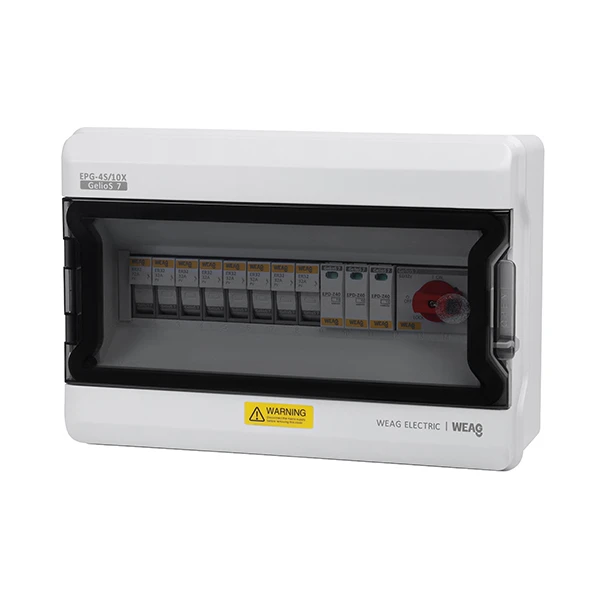

1000V DC Photovoltaic Combiner Box

● Gerð NR.: EPG 1000V DC Combiner Box

● Hámarksspenna: 1000VDC

● Hámarks DC hringrásarstraumur hvers inntaks: 15A

● Hámarks straumur úttaks: 32A

● Fjöldi inntaks: 1 strengur, 2 strengir, 4 strengir, 6 strengir osfrv (hægt að aðlaga)

● Fjöldi úttaks: 1 strengur, 2 strengir, 3 strengir osfrv (hægt að aðlaga)

● Helstu DC íhlutir byggðir inni: 1000V DC einangrunartæki, DC SPD, DC Fuse o.fl

● Veggfesting

EPG röð 1000V DC Photovoltaic Combiner Box er notað í PV kerfi og auðveldar sameiningu, verndun og eftirlit með DC orku sem myndast af sólarrafhlöðum, sem tryggir skilvirka og örugga notkun sólarorkukerfisins. Það er hannað til að uppfylla öryggisstaðla og rafmagnskóða sem eru sérstakir fyrir PV kerfi. Þeir tryggja að farið sé að reglum sem tengjast ofstraums- og skammhlaupsvörn, jarðtengingu og einangrun kerfisins, og auka þannig öryggi og áreiðanleika PV uppsetningar.

EPG röð 1000V DC Photovoltaic Combiner Box eru hönnuð og framleidd til að uppfylla viðeigandi alþjóðlega staðla og vottorð, svo sem IEC 61439 fyrir lágspennu rofa- og stjórnbúnaðarsamstæður og IEC 62446 fyrir PV kerfisskjöl og gangsetningu.

Yfirlit yfir dæmigerða íhluti og uppbyggingu EPG röð 1000V DC Photovoltaic Combiner Box:

Hýsing: Hýsingin er smíðuð úr V0 flokki eldföstu PC plastefni, sem tryggir mikið öryggi með IP65 mengunarvarnargildinu. Það veitir líkamlega vernd fyrir innri hluti og verndar allt kerfið.

ED32z DC aftengingarrofi: Þessi hluti þjónar sem leið til að einangra eða aftengja DC orkuna sem myndast af sólarrafhlöðum frá restinni af PV kerfinu. Það gerir ráð fyrir öruggu viðhaldi, skoðun og viðgerð með því að skera af straumflæðinu. Ef upp koma neyðartilvik eða bilanir í kerfinu, gerir ED32z DC aftengingarrofinn kleift að slökkva á PV kerfinu fljótlega, koma í veg fyrir frekari skemmdir og tryggja öryggi starfsmanna.

DC öryggihaldarar og DC öryggi fyrir yfirstraums- og skammhlaupsvörn: EPG röð 1000V DC Photovoltaic Combiner Box inniheldur ER32(s) öryggi haldara og öryggi til að vernda gegn ofstraumsaðstæðum. Þessi tæki eru sett upp í röð með inntakssnúrunum eða á milli rúnna og úttaksstrengja. Þeir trufla hringrásina ef bilun eða of mikill straumur kemur upp og koma í veg fyrir skemmdir á PV kerfinu.

EPD DC bylgjuvarnarbúnaður: Til að verjast eldingum eða truflunum á neti, inniheldur EPG röð 1000V DC ljósavarnarbúnaðarboxið DC EPD bylgjuvarnarbúnað. Þessi tæki dreifa og bæla háspennuspennu og vernda sólarrafhlöður og aðra íhluti fyrir hugsanlegum skemmdum.

MC4 tengi: EPG röð 1000V DC Photovoltaic Combiner Box er með MC4 mörgum inn- og útgangstengi, sem tengja úttakssnúrur frá einstökum sólarrafhlöðum á skilvirkan hátt við inntakssnúrur PV invertara.

Jarðtengingar: EPG röð 1000V DC Photovoltaic Combiner Box býður upp á tengi til að tengja jarðleiðara, sem tryggir rétta jarðtengingu fyrir kerfið.

Kapalaukabúnaður: Viðbótaríhlutir eins og kapalkirtlar, kapalbönd eða kapalbakkar eru samþættir í tengiboxið til að skipuleggja og festa inntaks- og úttakssnúrur. Þessir fylgihlutir hjálpa til við að viðhalda snyrtilegu og skipulögðu raflögn, draga úr hættu á skemmdum á kapal og auðvelda viðhald og bilanaleit.
